CCD檢測知識3：相機的常用供電方式
許多攝像頭接口都允許通過信號電纜遠程向攝像頭供電。如果不是這種情況，通常通過Hirose連接器（也允許觸發器接線和I / O）或標準AC / DC適配器類型的電源供電。即使在可以通過卡或端口為相機供電的情況下，使用可選的電源連接也是有利的。例如，菊花鏈式FireWire攝像機或通過筆記本電腦運行系統是獲得額外電源的理想情況。此外，具有大型高速傳感器和板載FPGA的攝像機所需的功率比通過信號電纜提供的功率更多。
當前，可以使用動力注射器，以使特定的攝像機能夠通過GigE電纜為攝像機供電。當空間限制不允許攝像機擁有自己的電源時（例如在工廠車間安裝或室外應用中），這可能很重要。在這種情況下，將注入器沿著電纜線添加到某處，并使用標準電纜連接到相機和計算機。但是，并非所有GigE相機與PoE兼容。與其他接口一樣，如果需要最佳性能，則應與信號電纜分開供電。在PoE中，電源電壓基于一個標準，該標準使用的電壓比標準攝像機可以提供的電壓高。這需要更多的電子設備，并導致更多的功耗，這需要復雜的散熱設計，以避免熱噪聲增加，從而降低CCD檢測圖像質量。
模擬視頻信號有幾種不同的格式。該格式定義了幀速率，顯示行數，顯示和消隱專用時間，同步，帶寬以及信號細節。在美國，電子工業協會（EIA）將單色信號定義為RS-170。彩色版本定義為RS-170A，更通常稱為國家電視標準委員會（NTSC）。RS-170和NTSC都是復合信號。這意味著將所有顏色和強度信息組合為一個信號。有些分量信號（YC和RGB）將色度（顏色）與亮度（顏色強度）分開。CCIR是歐洲單色標準，而PAL和SECAM是歐洲色彩標準。注意： 相機和顯示格式必須相同才能獲得正確的圖像。
盡管便攜式計算機可以訪問許多數碼相機接口，但強烈建議您在高質量和/或高速成像應用中避免使用標準便攜式計算機。通常，筆記本電腦上的數據總線將不支持完整的傳輸速度，并且資源也無法充分利用高性能相機和CCD檢測軟件。特別是，大多數筆記本電腦中的以太網卡標準的性能遠低于臺式計算機可用的PCIe卡。

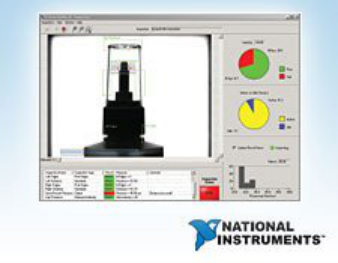

通常，在成像軟件方面有兩種選擇：特定于相機的軟件開發套件（SDK）或第三方軟件。SDK包括帶有代碼庫的應用程序編程接口，用于開發用戶定義的程序，以及無需任何編碼即可提供簡單功能的簡單圖像查看和獲取程序。使用第三方軟件，相機標準（GenICam，DCAM，GigE Vision）對于確保功能很重要。第三方軟件包括NI LabVIEW?，MATLAB?，OpenCV等。第三方軟件通常能夠運行多個攝像機并支持多個接口，但是最終要由用戶來確保功能。
盡管對于成像應用程序存在許多攝像機類型，接口，電源要求和軟件，但是了解每種攝像機的優缺點后，用戶可以為任何應用程序選擇最佳組合。無論應用程序需要高數據傳輸，長電纜長度和/或菊花鏈連接，都可以使用攝像頭組合以達到最佳CCD檢測效果。
