CCD檢測知識5：CCD檢測常用濾光片之偏振濾光片

偏振濾光片是工業視覺應用中使用的另一種常見濾光片，因為它們可以使鏡面物體更好地成像。為了正確使用偏光濾鏡，重要的是光源和透鏡上都裝有偏光濾鏡。這些濾光片分別稱為偏振器和檢偏器。圖8顯示了一個示例，該示例說明了偏振濾鏡如何在查看CCD檢測鏡面對象時產生影響。在圖8a中，正在用明場照明檢查CCD成像器，圖8b顯示了相同的照明設置，光源上帶有偏振片，透鏡上帶有檢偏鏡。

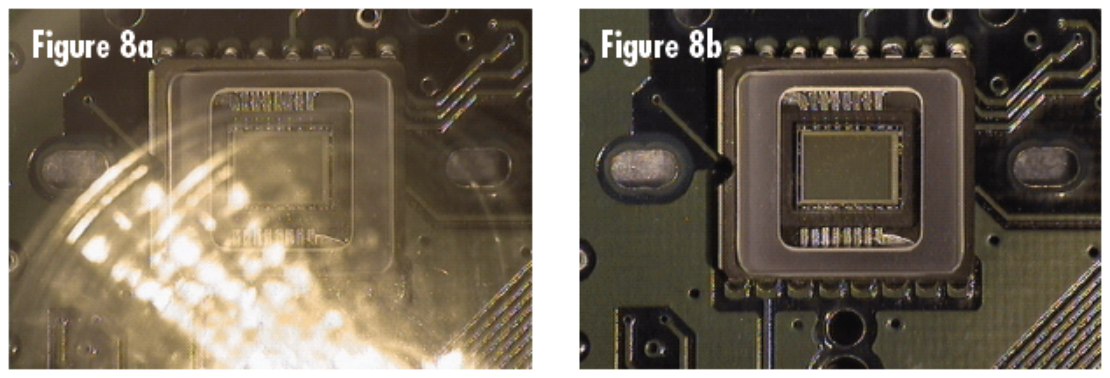

圖：不使用濾鏡拍攝的圖像顯示高眩光，而使用偏振濾鏡減少眩光

如圖8b所示，由于偏振鏡被透鏡上的濾光片吸收，因此用偏光鏡增強系統可提供卓越的性能。為了確保最大程度地消除不需要的眩光，光源上的偏振鏡必須與偏振軸成直線，該偏振軸與鏡頭上偏振鏡的偏振軸成90°角；否則，鏡頭仍會將一些強烈反射的光透射到鏡頭中。工業視覺系統，造成眩光。

以上是CCD檢測知識5：CCD檢測常用濾光片之偏振濾光片，想了解更多CCD檢測工業視覺知識，歡迎收藏深圳秘銀科技官網
